固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統

2020-04-11 07:40:20來源：admin

一、固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統產品介紹

固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統采用全程高溫抽取法對樣氣進行抽取，采用氣相色譜儀——?dú)浠鹧骐x子化檢測技術(GC-FID)對固定污染源揮發性有機物排放進行在線監測。該系統由 VOCs（甲烷、非甲烷總烴、苯系物）監測子系統和數據采集與處理子系統構成。

VOCs監測子系統主要由采樣探頭、伴熱管線、預處理單元、 VOCs分析儀、電控單元組成，測量時煙氣由機柜內的高溫采樣泵抽取，樣氣全程高溫在180℃以上，經由采樣探頭、高溫伴熱管線、除塵過濾器后通入VOCs分析儀進行測量。為保證測量的長期準確性，系統集成有氮?dú)?、?biāo)氣和〇氣，定期對系統進行〇點和量程的標定。

本系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網〇活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完荃滿足與企業內 部的DCS系統和環 保部門數據系統通訊的要求。

二、固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統特點

1、采用氣相色譜儀/火焰離子檢測法(GC-FID)進行檢測，符合國際公認的VOCs檢測標準方法；

2、預處理方法符合美國、歐盟和國內固定污染源廢氣測量標準，方法可靠性高；

3、系統采用全熱法，從采樣到分析全程高溫，無需除水，有效避免樣品損失，保

證監測數據準確可靠；

4、具有快速旁通流路，儀表采樣響應速度快；

5、具備自動吹掃功能，可自動去除探頭濾芯表面的粉塵，延長探頭使用壽命；

6、具備自動校準功能，支持全程自動校準，無需值守，蕞大限度減少人工維護量；

7、系統可監測總烴、甲烷、非甲烷總烴、苯系物、惡臭以及上百種有機廢氣等，可滿足不同客戶的監測需求；

三、固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統技術原理

針對揮發性有機物廢氣排口水汽含量高、排放濃度高、排口溫度高、工況復雜等特點，系統采用全程高溫伴熱技術，對樣品由取樣裝置開始至分析儀測量組件全程進行180℃高溫加熱。以高溫取樣泵為動力源，將樣品經高溫除塵過濾后送在線式氣相色譜儀進行分析測量。

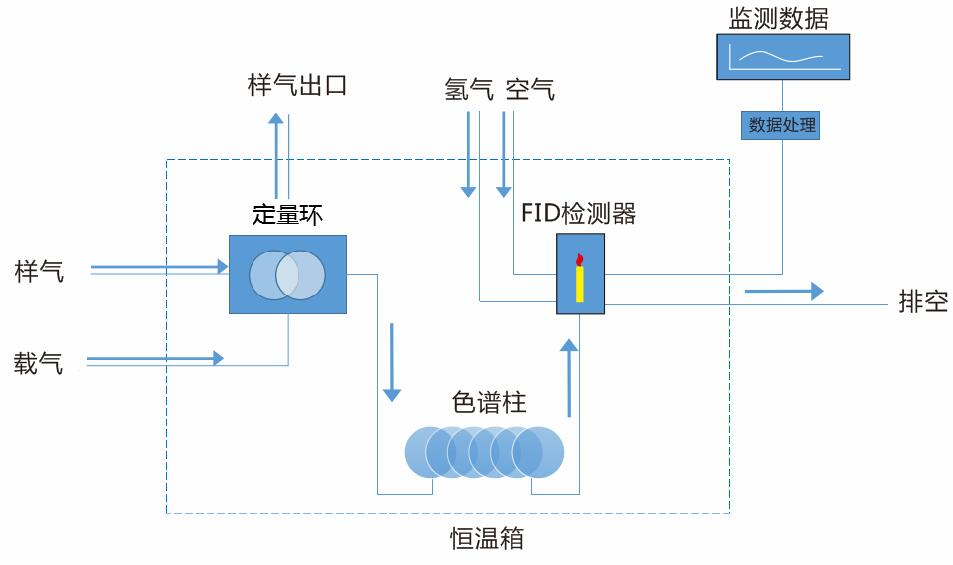

揮發性有機物在線檢測示意圖

樣品送入定量環后，在載氣的作用下定量環中的樣品被送至色譜柱中進行分離，分離后的樣品組分分別導 入氫火焰離子化檢測器(FID)進行檢測即可得到準確的定性定量結果。系統每個分析周期完成后即可生成一組同時包含目標組分的定性定量數據。

四、固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統優 勢

優 勢1：基于抽取式全程高溫伴熱法，采用高溫抽取技術無需對抽取的樣氣進行冷凝除水預處理即可精確測量，避免了傳統冷凝抽取方法

預處理除雜，冷凝造成揮發性有機物損失及管路易被腐蝕和結晶堵塞的缺點；

優 勢2：系統自動化程序高,完善的自檢及溫度報警功能，儀器定期可進行自動校正，保證長期測定的準確性；

優 勢3：采樣運用多ji粉塵精密過濾技術與定時反吹技術相結合，有效解決采樣管路易堵塞的難題，適用高濕、高塵、高溫、高腐蝕性等蕞惡劣環境；

優 勢4：采用氫火焰離子檢測技術（FID），可測量大多數有機化合物且適用于高沸點組分（200℃以上）；可同時測量NMHC和其它特征污染物，如苯、甲苯、乙苯、二甲苯等；色譜柱分離技術，樣品含量不受其它組分的干擾；先進的柱切技術，縮短分析周期。

優 勢5：模塊化設計，維護操作簡單快捷；程序溫控，測量精度高；完備的通訊功能，支持多樣化接口。

優 勢6：設備維護量低、使用壽命長

設備重要部件選擇進 口品牌，保證設備長期連續、穩定運行。

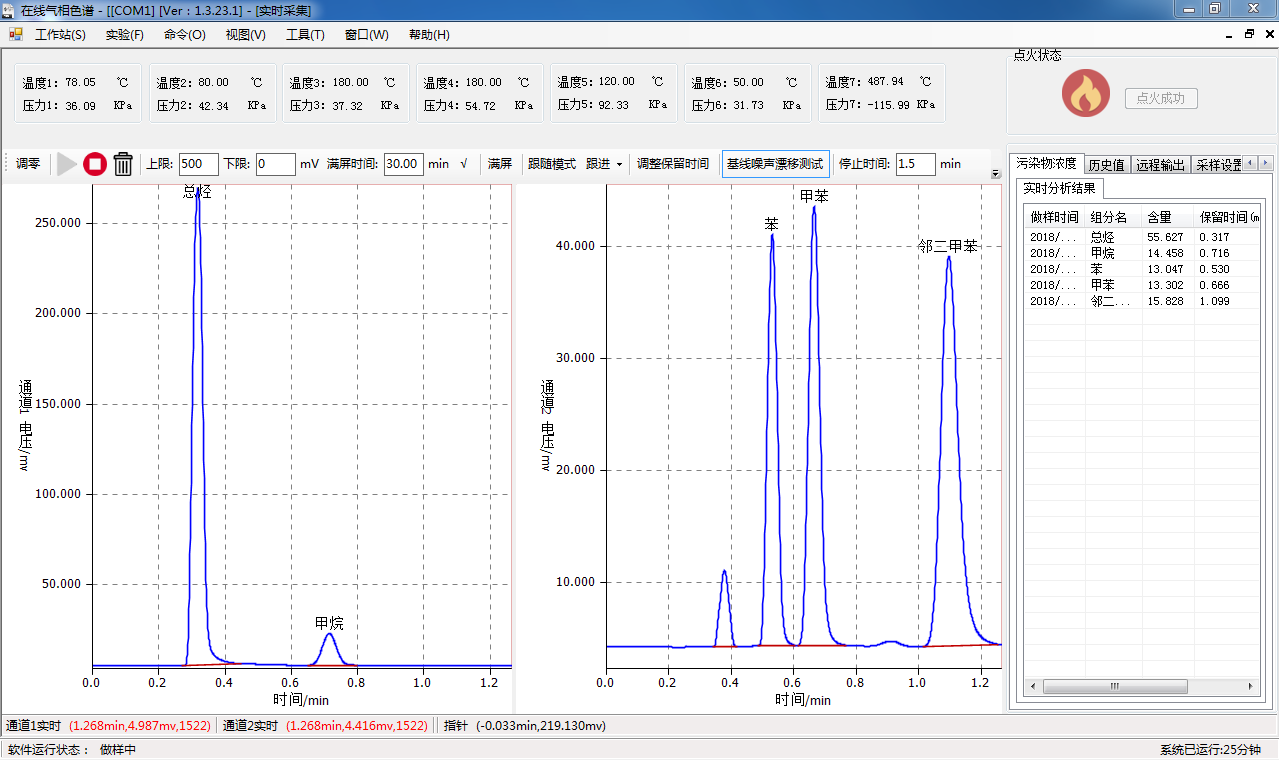

五、固定污染源VOCs揮發性有機物(非甲烷總烴+苯系物)在線監測系統分析界面展示
